GGD型交流低压配电柜

更新:2021/9/4 17:20:32
  • 产品品牌恩亿梯
  • 产品型号低压配电柜
产品介绍
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等、电力用户作为交流50赫,额定工作电压380V,额定工作电流至3150A的配电系统中,做为动力,照明及配电设备的电能转换,分配与控制之用。


GGD型交流低压配电柜是根据能源部主管部门,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则而设计的新型低压配电柜,产品具有分断能力高,动热稳定性好,结构新颖、合理、电气方案切合实际,系列性,适用性强,防护等级高等特点。可作为更新换代的产品使用。


GGD型低压配电柜符合GB7251《低压成套开关设备和控制设备》等标准。

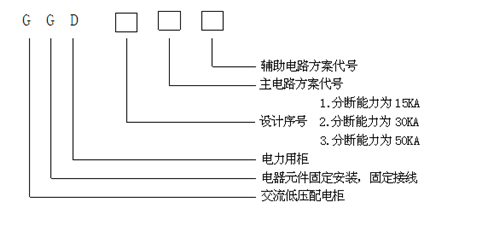

产品型号及含义


使用条件


●周围空气温度不高于+40℃,不低于-5℃,24h内的平均温度不得大于+35℃。


●户内安装使用,使用地点的海拔高度不超过2000M。


●周围空气相对温度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。


●设备安装时与垂直面和倾斜度不超过5度。


●设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。


电气参数


●额定绝缘电压660V


●额定工作频率50HZ


●辅助电路的工作电压交流:100V  220V  380V  直流:110V  220V


●额定工作电流


GGD1  400A  600A(630)  1000A


GGD2  400A  1500A  (1600)


GGD3  2000A   2500A  3150A


●额定短路强度


GGD1  分断能力15KA  峰值耐受电流30KA


GGD2  分断能力30KA  峰值耐受电流63KA


GGD3  分断能力50KA  峰值耐受电流105KA


柜体结构


●构架用gMf冷弯型钢材局部焊接拼装而成,其钢性及承载能力均达到电器元件的安装要求,构架上分别有按E=20MM和E=100mm模数排列的安装孔,以提高产品装配的通用性。


●主母线排列在柜的上部后方,采用的ZMJ型母线夹为积木式组合结构,用高阻燃PPO合金材料热注成型,机械强度和绝缘强度高,能承受有效值50KA,峰值105KA动,热稳定冲击力,长期允许温度可达120℃。

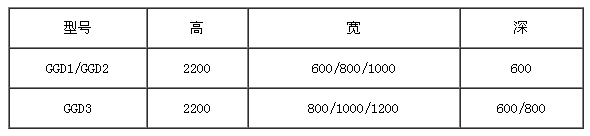

●构架外形尺寸见下表:(外形见图)


●1000mm和1200mm宽的柜,正面采用不对称(800+200)、(800+400)的双门结构,600和 800 宽的柜采用整门结构,柜体后面采用对称式双门结构。既解决直接触电的防护又提高了整体美观和强度,也便于制造厂形成标准化生产。


●柜门采用镀锌转轴式铰链与构架相边。安装、拆卸方便,门的折边处均加有橡胶嵌条,关门时门与柜体之间的嵌条有一定的压缩行程,以防门边与柜体直接碰撞,并提高了门的防护等级。


●装有电器元件的仪表用多股软铜线与构架相连,柜内的安装件与柜架间用接地滚花螺钉链接,构成完整的接地保护电路。


●柜体前后,顶面及两端侧的防护等级达到IP30,也可根据用户的要求在IP20-IP40之间选择。


●为加强通风和散热,在柜体的下部,后上部和顶部均有通风散热孔,使柜本在运行中形成自然通风道,有较好的散热性能,散热孔用钢丝网板加封,以保证柜体的防护等级。


●柜体的顶盖,可在需要时拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,便于起吊、装运。


●柜体被复层采用聚脂桔形烘漆喷涂,消除眩光,且附着力强,柜内的安装件均镀锌、钝化处理,提高了“三防”性能。


安装与使用


●产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知有关部门查找原因。对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所,投入运行前应对产品全方们的检查和绝缘电阻测定(用500伏兆欧表测量绝缘电阻值应不得低于1兆欧)。


使用注意事项


●本产品为不靠墙安装,单面(正面)操作,双面开门维修的低压配电柜,产品的维修通道及柜门,必须经考核合格的专业人员方可进入或开启进行操行,检查和维修。
